تواجه مشاريع الطاقة الشمسية على نطاق المرافق قواعد صارمة للاتصال بالشبكة. يعد التحكم الديناميكي في الطاقة التفاعلية متطلبًا غير قابل للتفاوض للموافقة على المشروع. إن الاعتماد فقط على محولات الطاقة الكهروضوئية للحصول على الطاقة التفاعلية غالبًا ما يكون قصيرًا أثناء أعطال الشبكة، أو أحداث الجهد الزائد في الحالة المستقرة، أو العمليات الليلية. يؤدي التضخيم التعسفي للمعوض المتزامن الثابت إلى تضخيم النفقات الرأسمالية بشكل كبير. يؤدي تقليل الحجم إلى مخاطر عدم امتثال الشبكة، أو تقليص الطاقة النشطة، أو انقطاع الشبكة بالكامل.
لتحقيق التوازن بين الامتثال لاقتصاديات المشروع، يجب على فرق الهندسة والمشتريات اعتماد نهج صارم يعتمد على البيانات لتحديد الحجم. يشرح هذا الدليل الأطر الفنية والمتغيرات واستراتيجيات تخفيف المخاطر المطلوبة للتنفيذ بدقة تحجيم STATCOM لمزارع الطاقة الشمسية. سوف ننظر في البيانات الميدانية العملية، وظروف خطأ الشبكة، وطرق التعويض الهجين لضمان تلبية منشأتك لمعايير الربط البيني دون الإفراط في الإنفاق على السعة غير الضرورية.
تحديد متطلبات خط الأساس ل تنظيم جهد المزرعة الشمسية عند نقطة الربط البيني (POI) هي خطوتك الأولى. النجاح يعني الحفاظ على التشغيل المستمر واستقرار الجهد أثناء أحداث الشبكة المستقرة والعابرة. يفرض مشغلو الشبكات أن تتصرف مزارع الطاقة الشمسية مثل المولدات المتزامنة التقليدية. يجب عليهم دعم الشبكة بشكل فعال بدلاً من مجرد تغذية الطاقة بها.
المحولات الكهروضوئية القياسية لها قيود كبيرة. وهي مصممة في المقام الأول لتحويل طاقة التيار المستمر إلى طاقة تيار متردد نشطة (MW). عندما يصل توليد الطاقة النشطة إلى ذروته، تنخفض المساحة الحرارية المتبقية للطاقة التفاعلية (Mvar) بشكل ملحوظ. علاوة على ذلك، لا تستطيع المحولات القياسية توفير دعم ديناميكي للجهد أثناء ساعات الليل. على الرغم من وجود ترقيات متخصصة للتحكم في PV-STATCOM، إلا أنها غالبًا ما تقدم تفاعلات تحكم معقدة وتحديات الضمان. الاعتماد على العاكسون وحدهم يجعل المصنع عرضة للخطر أثناء أحداث الشبكة الحرجة.
يعد التحكم في الجهد الزائد في الحالة المستقرة تحديًا تشغيليًا كبيرًا آخر. تواجه مزارع الطاقة الشمسية في كثير من الأحيان جهدًا كهربائيًا عاليًا خلال فترات الحمل المحلي المنخفض والتوليد العالي. يقوم المعوضون المخصصون بإدارة هذه الفولتية العالية بفعالية. إنها تمتص الطاقة التفاعلية لخفض الجهد إلى الحدود المقبولة. تعمل هذه الإدارة النشطة على زيادة حدود نقل طاقة الشبكة خلال دورات النهار والليل. إنه يضمن أن مزرعة الطاقة الشمسية يمكنها تصدير أقصى قدر من الطاقة النشطة دون التعثر في الحماية من الجهد الزائد.
يعد الامتثال لرمز الشبكة هو المحرك النهائي لهذه التثبيتات. تطالب الهيئات التنظيمية بالالتزام الصارم بمعايير أداء محددة. يتطلب تشغيل الجهد المنخفض (LVRT) أن تظل المحطة متصلة وتحقن تيارًا تفاعليًا عندما ينخفض جهد الشبكة. يتطلب ركوب الجهد العالي (HVRT) امتصاص الطاقة التفاعلية أثناء ارتفاع الجهد. علاوة على ذلك، فإن متطلبات وقت الاستجابة سريعة بشكل لا يصدق. غالبًا ما تتطلب رموز الشبكة حقنًا كاملاً للطاقة التفاعلية في أقل من 30 مللي ثانية. تكافح محولات الطاقة الكهروضوئية لتلبية أوقات الاستجابة العابرة هذه باستمرار، مما يجعل التعويض المخصص إلزاميًا.
| ميزة القدرة | العاكس الكهروضوئي القياسي | اللجنة الإحصائية المخصصة |
|---|---|---|
| الوظيفة الأساسية | تحويل الطاقة النشطة من DC إلى AC | حقن/امتصاص الطاقة التفاعلية الديناميكية |
| الطاقة التفاعلية عند 100% ميجاوات | محدودة للغاية بسبب الإرتفاع الحراري | متوفر بنسبة 100% بشكل مستقل عن الطاقة النشطة |
| عملية ليلية | غير متصل (ما لم يتم تمكين وضع PV-STATCOM المتخصص) | تعمل بكامل طاقتها لتنظيم الجهد |
| وقت الاستجابة العابر | عادة 50 - 100 مللي ثانية | أقل من 30 مللي ثانية |
| ركوب الجهد المنخفض من خلال | ينخفض الناتج الحالي مع جهد الشبكة | يوفر تيارًا تفاعليًا كاملاً عند الفولتية المنخفضة |

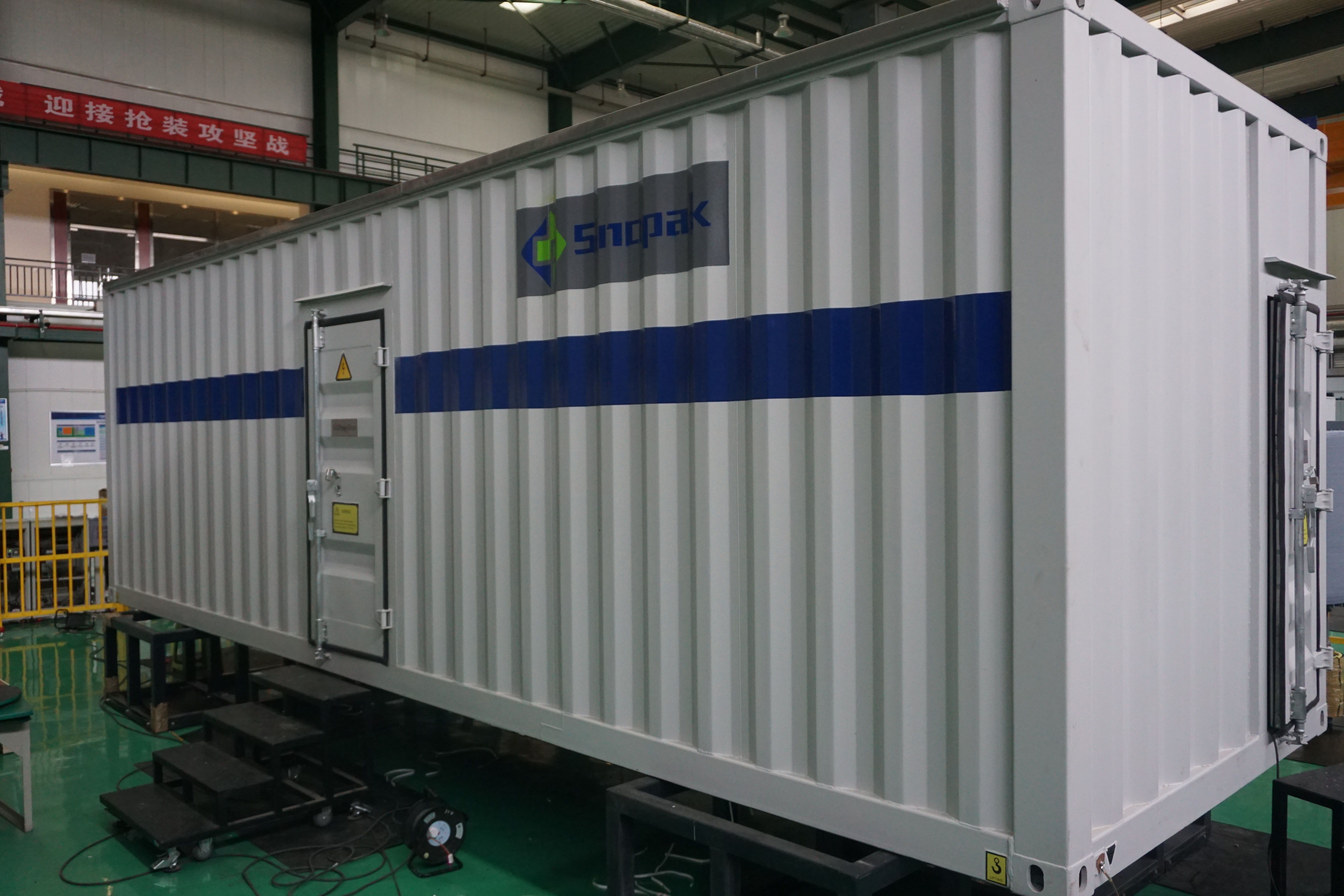

![\"في](\"https://iqrorwxhqkmllk5p-static.micyjz.com/cloud/ppBplKoqlkSRmllprirliq/news_main_image_10kV-outdoor-air-cooled-STATCOM-for-Solar-Farm2122875322630661862.jpg\")
الحجم الدقيق ليس قاعدة بسيطة على الإطلاق. يتطلب تحليل متغيرات متفاعلة متعددة خاصة بموقع موقعك واتفاقية اتصال الشبكة.
يحدد الحد الأقصى من خرج الطاقة النشطة للمحطة ونطاق عامل الطاقة (PF) المطلوب متطلبات Mvar الأساسية الخاصة بك. يحدد مشغلو الشبكة عادةً نطاق PF عند نقطة الاهتمام. الشرط الشائع هو 0.95 مما يؤدي إلى 0.95 متخلفًا عند الطاقة النشطة الكاملة. بالنسبة لمزرعة طاقة شمسية بقدرة 100 ميجاوات، يُترجم هذا إلى متطلبات أساسية تبلغ حوالي 32.8 ميجاوات. ومع ذلك، هذه ليست سوى نقطة البداية. يجب عليك ضبط خط الأساس هذا استنادًا إلى شروط الشبكة الديناميكية.
تملي قوة الشبكة كيفية استجابة الجهد المحلي لحقن الطاقة. نحن نقيس ذلك باستخدام نسبة الدارة القصيرة (SCR). عند توصيل مزرعة شمسية بشبكة ضعيفة (عادةً ما يكون معدل SCR أقل من 3.0)، تفتقر الشبكة إلى القصور الذاتي المتزامن لاستيعاب تقلبات الطاقة. حتى التغييرات الطفيفة في الغطاء السحابي تتسبب في انخفاض خرج الطاقة النشط، مما يؤدي إلى انخفاض الجهد الكهربائي على الفور في الشبكة الضعيفة. يجب أن يكون حجم التعويض الديناميكي أكبر بكثير في هذه السيناريوهات. توفر المعدات التأثير المخفف اللازم لمنع التذبذبات عالية التردد التي تؤدي إلى توقف المصنع عن العمل.
يجب عليك أيضًا حساب الطاقة التفاعلية التي يستهلكها رصيد معدات المصنع الخاص بك. يؤثر كل محول تصاعدي وكل متر من كابلات الجهد المتوسط على Mvar النهائي الذي يتم تسليمه إلى المقياس الحدودي. أثناء ذروة التوليد، يولد التيار المتدفق عبر محولات الطاقة الرئيسية خسائر تفاعلية كبيرة. وعلى العكس من ذلك، أثناء الليل، تعمل شبكة الكابلات الممتدة تحت الأرض كمكثف عملاق. إنه يولد طاقة تفاعلية رائدة تدفع الجهد المحلي إلى الأعلى. يجب أن تأخذ حسابات التحجيم الخاصة بك في الاعتبار كلا الطرفين. يجب أن يمتص المعوض سعة الكابل ليلاً ويتغلب على مفاعلة المحول خلال النهار.
تتطلب الأصول المتجددة ذات الموقع المشترك اهتمامًا خاصًا. أصبحت مزارع الطاقة المتجددة الهجينة أمرًا قياسيًا. عندما تتشارك توربينات الرياح ومصفوفات الطاقة الشمسية الكهروضوئية في نقطة اهتمام واحدة، يتضاعف تعقيد الحجم. يجب أن يتعامل المعوض مع ديناميكيات الطاقة التفاعلية المدمجة لكلا النظامين. تتميز توربينات الرياح بخصائص مختلفة لتجاوز الأعطال مقارنة بالعاكسات الشمسية. يجب أن تقوم دراسة التحجيم بنموذج كلا الأصلين في وقت واحد لضمان السلاسة ربط شبكة الطاقة المتجددة.
وأخيرًا، تحدد الظروف البيئية والحرارية القدرة الفعلية القابلة للاستخدام للمعدات. غالبًا ما توجد مزارع الطاقة الشمسية في بيئات قاحلة وعالية الحرارة. تؤثر درجات الحرارة المحيطة المرتفعة بشكل مباشر على درجات حرارة وصلات أشباه الموصلات داخل وحدات IGBT. إذا تجاوزت درجة الحرارة المحيطة التصنيف الأساسي للشركة المصنعة، فيجب عليك تطبيق حسابات التخفيض الحراري. قد توفر الوحدة المصنفة لـ 30 ميجافار عند 25 درجة مئوية 24 ميجافار فقط عند 45 درجة مئوية. سيؤدي الفشل في حساب الانخفاض الحراري إلى ارتفاع درجة حرارة المعدات والفشل المبكر.
يتطلب تنفيذ دراسة التحجيم منهجية منظمة. يجب عليك الانتقال من الحسابات الأساسية إلى عمليات المحاكاة الديناميكية لضمان الدقة مزرعة الطاقة الشمسية تعويض الطاقة التفاعلية.
عند تصميم بنية المصنع، يجب عليك الاختيار بين استراتيجيات التعويض المركزية والموزعة. كلا النهجين لهما مزايا هندسية متميزة.
نشر مركزية ستاتكوم الجهد المتوسط في المحطة الفرعية الرئيسية هو النهج الأكثر شيوعا. توفر هذه الاستراتيجية مزايا كبيرة في السيطرة المركزية. إنه يبسط اختبار الامتثال للنقاط المهمة لأنه يتم حقن كل الطاقة التفاعلية في عقدة واحدة. كما أنه يوفر كفاءة بصمة ممتازة. تتطلب وحدة الجهد المتوسط الواحدة مساحة إجمالية أقل من عشرات الوحدات الموزعة. فرق الصيانة لديها موقع رئيسي واحد فقط للخدمة.
وبدلاً من ذلك، يمكنك تحليل حلول الجهد المنخفض الموزعة. يتضمن ذلك وضع معوضات ديناميكية أصغر حجمًا ومنخفضة الجهد عبر شبكة تجميع الطاقة الشمسية. عادةً ما يتم تركيب هذه الوحدات جنبًا إلى جنب مع محولات الطاقة الكهروضوئية. يقلل هذا الأسلوب من تدفقات الطاقة التفاعلية عبر الكابلات الداخلية ذات الجهد المتوسط. يمكنه تقليل الخسائر الداخلية وتحسين ملفات تعريف الجهد الموضعي في الأطراف البعيدة للصفائف الشمسية الكبيرة.
يجب عليك مقارنة كلا الطريقتين عبر أبعاد التقييم المتعددة لتحديد الأنسب لتخطيط موقعك المحدد.
| معايير التقييم | اللجنة الإحصائية المركزية ذات الجهد المتوسط | حلول الجهد المنخفض الموزعة |
|---|---|---|
| تعقيد التثبيت | يتطلب أعمالاً مدنية ثقيلة في المحطة الفرعية الرئيسية وتشغيلًا متخصصًا للجهد العالي. | من السهل تركيبها إلى جانب المحولات، ولكنها تتطلب مواقع تركيب متعددة في جميع أنحاء المزرعة. |
| إمكانية الوصول إلى الصيانة | يعمل الموقع المركزي على تبسيط عمليات الفحص الروتينية واستبدال الأجزاء. | يتطلب من الفنيين السفر عبر مزرعة الطاقة الشمسية بأكملها لإجراء الصيانة. |
| احتياجات المحولات التصاعدية | غالبًا ما يتصل مباشرة بحافلة MV أو يستخدم محول اقتران مخصصًا واحدًا. | يعتمد على محولات تصعيد العاكس الكهروضوئية الموجودة، والتي قد تتطلب أن تكون كبيرة الحجم. |
| تكرار النظام | نقطة فشل واحدة ما لم يتم تصميمها باستخدام كتل طاقة داخلية معيارية. | ارتفاع التكرار المتأصل. إذا تعطلت إحدى الوحدات، تستمر الوحدات الأخرى في العمل. |
| خسائر الكابلات الداخلية | يجب أن تنتقل الطاقة التفاعلية عبر شبكة المجمع بأكملها، مما يزيد من خسائر I⊃2;R. | يضخ الطاقة التفاعلية محليًا، مما يقلل من تدفق التيار عبر شبكة المجمع. |
يجب على فرق المشتريات تقييم المواصفات الفنية بما يتجاوز تصنيف Mvar البسيط. تحتاج إلى تحليل الهندسة الأساسية المختلفة حلول تصميم STATCOM لضمان الموثوقية على المدى الطويل.
يجب عليك تحليل خصائص الجهد والتيار (V-I) للمعدات المقترحة. تعمل معوضات Var الثابتة التقليدية (SVCs) مثل الممانعات المتغيرة. ينخفض ناتج التيار التفاعلي خطيًا مع انخفاض جهد الشبكة. إذا انخفض جهد الشبكة إلى 0.5 لكل وحدة (pu) أثناء حدوث خطأ، فإن SVC يوفر فقط 50% من تياره المقدر. تتصرف محولات مصدر الجهد الحديثة بشكل مختلف تمامًا. أنها بمثابة مصادر الحالية الحقيقية. إنهم يضخون تيارًا تفاعليًا كاملاً حتى لو انهار جهد الشبكة إلى 0.1 pu. يعني هذا الأداء الفائق للجهد المنخفض أنه يمكنك في كثير من الأحيان تلبية كود الشبكة بتصنيف Mvar إجمالي أصغر.
قم بإطار التقييم المالي حول CapEx مقابل OpEx. وحدة أصغر قد توفر النفقات الرأسمالية الأولية. ومع ذلك، إذا كانت تعمل باستمرار بالقرب من حدودها الحرارية، فسيؤدي ذلك إلى ارتفاع النفقات التشغيلية. يعمل التشغيل المستمر عالي التحميل على تقليل عمر وحدات IGBT ومراوح التبريد. يجب عليك تحديد حجم الوحدة بمساحة رأسية حرارية كافية لضمان عمر تشغيلي يصل إلى 20 عامًا دون استبدال المكونات بشكل مفرط.
تؤثر الإدارة الحرارية بشكل مباشر على عمر المعدات والنفقات التشغيلية. يجب عليك الاختيار بين المباني المبردة بالهواء والمبردة بالماء. تستخدم أنظمة التبريد بالماء حلقات الماء منزوعة الأيونات، والمضخات الزائدة، والمبادلات الحرارية من السائل إلى الهواء. إنها توفر كثافة طاقة استثنائية، مما يسمح لك بتركيب نظام 35 ميجافار في حاوية شحن قياسية بطول 20 قدمًا. ومع ذلك، فهي تتطلب صيانة متخصصة. إذا فشل ختم المضخة في مكان صحراوي بعيد، فقد يواجه المصنع بأكمله تقليصًا أثناء انتظار الأجزاء. تعتمد أنظمة تبريد الهواء على الهواء المحيط القسري ومشتتات الحرارة الضخمة. إنها تتطلب مساحة مادية أكبر ولكنها تقضي على خطر تسرب سائل التبريد. بالنسبة لمزارع الطاقة الشمسية المعزولة، فإن بساطة استبدال مروحة التبريد الفاشلة غالبًا ما تفوق عقوبة البصمة.
تقييم الفائدة الاقتصادية لقدرة التحميل الزائد على المدى القصير. توفر العديد من الوحدات الحديثة معدلات تحميل زائد عالية، مثل 2.0 لكل وحدة (pu) لمدة ثانيتين. وهذا يسمح للوحدة بحقن كميات هائلة من التيار التفاعلي أثناء الأعطال العابرة. يتيح لك تحديد سعة التحميل الزائد العالية التعامل مع أحداث LVRT الشديدة دون زيادة حجم التصنيف المستمر للمعدات بشكل دائم. هذه استراتيجية فعالة للغاية لتحسين التكلفة.
تنفيذ مشاريع STATCOM الخاصة بمزرعة الطاقة الشمسية تنطوي على مخاطر فنية كبيرة. إن تحديد هذه المخاطر في وقت مبكر من مرحلة التصميم يمنع حدوث تأخيرات مكلفة أثناء التشغيل.
يعد تفاعل نظام التحكم هو عامل الخطر الأعلى في هذه التركيبات. أنت تقوم بتوصيل معوض ديناميكي سريع المفعول بشبكة تحتوي على مئات من محولات الطاقة الكهروضوئية سريعة المفعول. إذا كانت حلقات التحكم في هذه الأجهزة تعمل بترددات مماثلة، فإنها سوف تتقاتل مع بعضها البعض. يؤدي هذا إلى إنشاء رنين شبه متزامن (SSR) أو تضخيم توافقي. يمكن أن تؤدي تذبذبات الجهد الناتجة إلى تدمير مانعات الصواعق وإتلاف ملفات المحولات وإجبار المرافق على فصل منشأتك.
يمكنك التخفيف من هذه المخاطر من خلال النمذجة الصارمة للانتقال الكهرومغناطيسي (EMT). لا تستطيع دراسات تدفق حمل RMS القياسية اكتشاف هذه التفاعلات عالية التردد. يجب عليك استخدام برنامج EMT مثل PSCAD. اطلب نماذج EMT غير مشفرة ومخصصة للموقع من كل من الشركة المصنعة للعاكس ومورد المعوض. قم بتشغيل هذه النماذج معًا في محاكاة بيئة الشبكة الضعيفة. يجب عليك إثبات أن أنظمة التحكم تظل مستقرة في ظل جميع ظروف الخطأ قبل أن تسمح بتصنيع المعدات.
التأخير في التكليف هو خطر رئيسي آخر. سيرفض مشغلو الشبكة المحطة إذا كانت هناك اختلافات بين النماذج المحاكية والأداء الميداني الفعلي. إذا لم يستجب الجهاز تمامًا كما تنبأت دراسة EMT، فسوف تفشل في اختبارات الامتثال للنقاط المهمة. وهذا يؤدي إلى تعويضات مقطوعة وفقدان إيرادات التوليد.
خلال مرحلة التصنيع، قم بفرض اختبار قبول المصنع (FAT) الصارم. لا تعتمد فقط على برامج المحاكاة. يتطلب اختبار الأجهزة في الحلقة (HIL). يتضمن ذلك توصيل لوحات التحكم الفعلية التي سيتم شحنها إلى موقعك بجهاز محاكاة رقمي في الوقت الفعلي. يقوم جهاز المحاكاة بتغذية لوحات التحكم التي تحاكي أخطاء الشبكة، ويمكنك قياس إشارات الإطلاق المادية المرسلة إلى IGBTs. وهذا يثبت أن رمز التحكم يعمل بشكل مثالي على أجهزة الإنتاج قبل أن يغادر المصنع.
ج: يختلف الحجم بشكل كبير بناءً على رموز الشبكة المحلية وقدرات العاكس. عادةً، تتطلب مزرعة الطاقة الشمسية بقدرة 100 ميجاوات ما بين 10 إلى 30 ميجاوات من التعويض الديناميكي. يعتمد الحجم النهائي على نطاق عامل الطاقة المطلوب، ونسبة الدائرة القصيرة للشبكة، ومقدار الطاقة التفاعلية التي يمكن أن تساهم بها محولات الطاقة الكهروضوئية بشكل موثوق أثناء ذروة التوليد.
ج: بشكل عام، لا. في حين أن العاكسات الكهروضوئية الحديثة توفر بعض الطاقة التفاعلية، إلا أنها تعاني من قيود شديدة أثناء أعطال الشبكة والعمليات الليلية. عندما يكون خرج الطاقة النشطة عند الحد الأقصى، يكون لدى المحولات مساحة حرارية قليلة متبقية للطاقة التفاعلية. يضمن التعويض المخصص استجابة عابرة سريعة واستقرارًا مستمرًا للجهد بغض النظر عن الإشعاع الشمسي.
ج: تستخدم وحدة PV-STATCOM محولات الطاقة الشمسية الذكية كمعوضات ديناميكية. أنها توفر قوة رد الفعل أثناء الليل أو فترات قصيرة. يتحكم هذا في الجهد الزائد في الحالة المستقرة ويحسن استخدام الأصول دون الحاجة إلى أجهزة منفصلة تمامًا. ومع ذلك، يتطلب تنفيذ ذلك برامج تحكم معقدة، ومحاكاة EMT واسعة النطاق، وموافقة صريحة من مشغل الشبكة.
ج: الشبكة الضعيفة لديها نسبة دارة قصيرة (SCR) منخفضة. في هذه الشبكات، تؤدي التغييرات الصغيرة في تدفق الطاقة إلى تقلبات هائلة في الجهد. للحفاظ على تنظيم الجهد ومنع عدم الاستقرار، تتطلب الشبكة الضعيفة تعويضًا ديناميكيًا أكبر بكثير. يجب أن تكون المعدات كبيرة الحجم لتوفير التأثير المخفف اللازم ضد التذبذبات عالية التردد.
ج: يستخدم STATCOM تقنية محول مصدر الجهد، مما يوفر أوقات استجابة أسرع ومساحة أصغر من معوض Var الثابت (SVC). والأهم من ذلك، أن STATCOM توفر تيارًا تفاعليًا كاملاً حتى عندما ينخفض جهد الشبكة بشكل ملحوظ. يتناقص خرج SVC خطيًا مع انخفاض الجهد، مما يجعل STATCOMs متفوقة بشكل كبير في أحداث القيادة ذات الجهد المنخفض.
ج: في الليل، لا تولد مزرعة الطاقة الشمسية أي طاقة نشطة، ولكن شبكة الكابلات الممتدة ذات الجهد المتوسط تحت الأرض تعمل كمكثف، مما يؤدي إلى ارتفاع الجهد المحلي. يجب عليك تحديد حجم المعدات لاستيعاب هذه القوة التفاعلية الرائدة. كما أنه يوفر تصحيح معامل القدرة للأحمال الطفيلية المحلية، مثل المحركات الحثية لنظام التتبع.
