المقدمة
(تعويض متزامن ثابت)، والمعروف أيضا باسم SVG (Satic Var Generator)

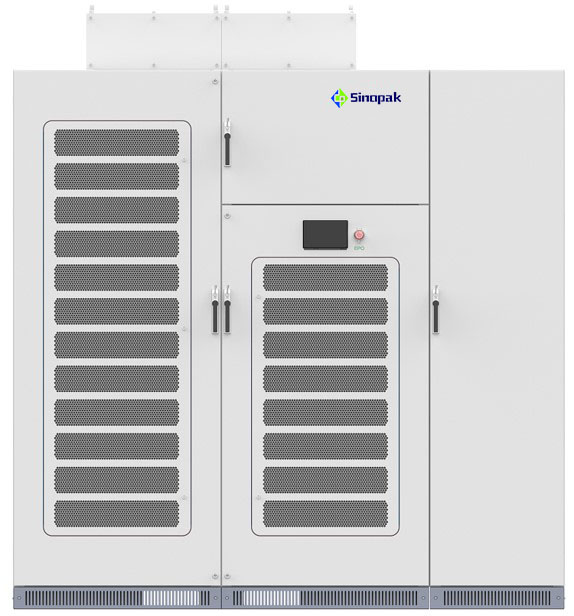

SINOPAK STATCOM هي تعويض متزامن من نوع السلسلة (statcom / dstatcom، يعرف أيضا باسم SVG)—جهاز تعويض ديناميكي فعال وتناريق في نطاقات تعويض مختلفة.تمكن إحاد نصي واحد من امتثال رمز الشبكة من HV Indaging Busbar مباشرة.
SVG، تختلف عن تعويض المعاوقة (حقن أو امتصاص الطاقة التفاعلية من قبل مكثف ومفاعل) نظرية SVC التقليدية، يعتمد على محول مصدر الجهد، الذي تعادل نظريته المكثف المتزامن الثابت ولكن أدائه أفضل من مكثف و SVC. خاصة، نطاق التشغيل الخاص به واسع، ويعويض التفاعل بموجب الجهد المنخفض (LVRT) أكبر بكثير من SVC.
مبدأ التشغيل
المعوض التزامن ثابت هو جهاز تنظيم الجهد بناء على محولات مصدر الجهد (IGBTS). إنه يعمل كمصدر أو مغسلة من القوة التفاعلية التي هي مستقلة عن جهد نظام التيار المتردد. يمكن أن تعمل STATCOCC كجزء من نظام نقل التيار المتردد المرن (الحقائق) للكشف عن تقلبات الجهد أو تعويض تقلبات الجهد أو وميض على الفور وتصحيح الأحمال غير المتوازنة وعامل التحكم في التحكم.
| عملية | الموجي | باهررسم بياني | ملاحظة |
| عدم التحميل |  |  | ICS = 0.FVS = VC |
| بالسعة |  |  | إذا VC> مقابل، فإن LCS قيادة الحالية. يمكن التحكم في السعة الحالية بشكل مستمر عن طريق ضبط VC، يعمل STRACC ككثف يمكن أن يكون سعة كتاسيا مستمرا. |
| الناتج الاستقرائي |  |  | إذا كان VC |
Sinopak Statcom Topology.H- جسر مخطط متتالي
يعد المخطط المتتالي طوبولوجيا متعددة المستويات يتكون من العديد من وحدات الطاقة H-Bridge مع تعديل مضاعف أحادي التوصل إلى إخراج ثلاثة مستويات على جانب AC. تعتمد كل مرحلة من طريقة تعديل مرحلة الناقل للحصول على موجة من إخراج الجهد أفضل مع أرقام مستوى أكبر بكثير. يمكن أن يؤدي المخطط المتتالي إلى إخراج الجهد المرحلة
مع مستويات 2n +1 إذا كانت كل مرحلة تتألف من سلسلة N +1 (I.E. وحدة الطاقة H-Bridge).
يمكن استخدام هذه الطبولوجيا في خططين اتصالين: اتصال دلتا واتصال النجمة:
اتصال نجمة
اتصال دلتا
المواصفات الفنية
| المعلمات الأساسية | |
| الفولطية | |
| التصنيف الحالي | |
| مدى جهد المدخلات | 0.9 ~ 1.1pu. |
| تردد الشبكة | 50 ± 2 هرتز |
| فار نطاق | -MVAR (حثي) ~ + mvar (بالسعة) المستمر |
| طريقة الأسلاك | ص اتصال |
| فقدان الطاقة | 1٪ |
| ثمن | ≤3٪ |
| مزود احتياطي للطاقة | 3P + N + PE 400VAC & 220VDC |
| طريقة التبريد | تبريد المياه / تبريد الهواء |
| الصف العزل | IP54. |
| ضوضاء | ≤65db. |
| السيطرة والحماية | |
| وقت استجابة الطاقة التفاعلية | <5ms. |
| وقت التحكم الجهد | <30ms. |
| وضعية التشغيل | السيطرة على السلطة التفاعلية |
| السيطرة الجهد | |
| عامل التحكم في السلطة | |
| تحميل التعويض | |
| القدرة الزائدة | 1.1 مرات تواصل العملية، وإعطاء المنبه بعد 3 دقائق؛ 1.2 طابع رحلة بعد 1 دقيقة؛ 1.3 طايم رحلة على الفور |
| حماية | على الجهد وتحت حماية الجهد |
| على الحماية الحالية | |
| حماية ماس كهربائى | |
| أكثر من أو تحت حماية التردد | |
| أخطاء سائق الحماية | |
| أكثر من حماية درجة الحرارة | |
| حماية خطأ التواصل | |
| تواصل | |
| واجهة الاتصالات | RS485، إيثرنت |
| بروتوكول | Modbus RTU، IEC-103، IEC-104، IEC61850 |
| وضع مراقب | محلي / روموت |
| HMI. | LCD |
| انتقال الإشارة | الألياف البصرية |
| بيئة | |
| درجة حرارة التشغيل | -25 ℃ ~ + 45 ℃ دون الاعتقاد |
| درجة حرارة التخزين | -40 ℃ ~ + 70 ℃ |
| ارتفاع | 2000 متر دون الاعتقاد |
| الرطوبة النسبية | 90٪، لا التكثيف |
| مستوى التلوث | المستوى الرابع |
| اساسي | |
| IEC 61010-1: 2010 IEC 60204-1: 2005 / A1: 2008 IEC 60068-2-1: 2007 IEC 60068-2-2: 2007 IEC 60068-2-78: 2016 NB / T 41005-2014 DL / T 1648-2016 DL / T 1215.6-2013 DL / T 1215.2013 DL / T 1215.3-2033 DL / T 1215.4-2013 DL / T 1216-2013 GB / T 17626.8-2006 GB / T 17626.12-2013 GB / T 17626.6-2016 GB / T 2423.1-2008 GB / T 2423.2-2008 GB / T 2423.3-2016 | |
