ما هي العوامل التي تحدد اختيار طريقة التبريد STATCOM

البيانات الإحصائية المبردة بالهواء مقابل البيانات الإحصائية المبردة بالمياه: البنى الأساسية

يعد فهم الآليات الأساسية وراء كل نوع من أنواع التبريد أمرًا بالغ الأهمية. وهي تعمل وفقًا لمبادئ النقل الحراري المختلفة تمامًا.

نظرة عامة على البيانات الإحصائية المبردة بالهواء

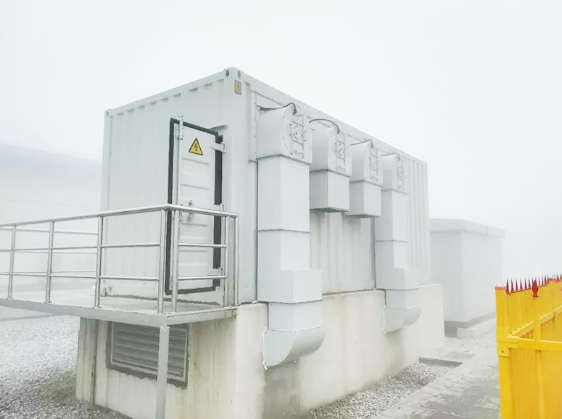

ان تعتمد البيانات الإحصائية المبردة بالهواء على الهواء المحيط القسري. تقوم المراوح الصناعية الضخمة بسحب الهواء الخارجي عبر العلبة. يمر الهواء مباشرة فوق المشتتات الحرارية الكبيرة المصنوعة من الألومنيوم أو النحاس. يتم توصيل المشتتات الحرارية هذه فعليًا بوحدات الطاقة. يمتص الهواء الحرارة ويخرج من المبنى.

هذه البنية هي الأنسب لسيناريوهات محددة. إنه يتفوق في المنشآت ذات الجهد المنخفض إلى المتوسط. إنه يعمل بشكل مثالي لنطاقات السعة المنخفضة. وكثيراً ما نراهم في مواقع نائية تفتقر إلى إمكانية الوصول الموثوق إلى المياه المعالجة. فهي تتطلب كمية كبيرة من الهواء النظيف لتعمل بفعالية.

نظرة عامة على البيانات الإحصائية المبردة بالماء

A يستخدم جهاز Statcom المبرد بالماء مسارًا حراريًا مختلفًا تمامًا. ويستخدم نظام حلقة مغلقة تعميم المياه منزوعة الأيونات فائقة النقاء. يتدفق هذا السائل عبر الصفائح المعدنية الباردة. تقترن هذه اللوحات مباشرة بإلكترونيات الطاقة. ينتقل الماء الساخن إلى مبادل حراري خارجي من الماء إلى الهواء. هنا تقوم المراوح بتبريد الماء قبل أن يعود إلى الأجهزة الإلكترونية.

تمثل هذه الطريقة الأنسب للتطبيقات الصعبة. وتعتمد شبكات المرافق ذات السعة العالية عليها بشكل كبير. تتطلب محطات الرياح البحرية الفرعية ذلك بسبب القيود الشديدة على المساحة. كما تفضل المنشآت الصناعية ذات البصمة المحدودة بشدة طريقة التبريد الكثيفة هذه.

البدائل الناشئة

تستكشف الصناعة باستمرار التقنيات الحرارية الجديدة. تظهر حلول تغيير الطور والتبريد بالتبخير ببطء. يستخدمون المبردات التي تمتص الحرارة الهائلة أثناء تحولها من السائل إلى الغاز. حاليًا، تظل هذه التطبيقات متخصصة. نحن نحافظ على وجهة نظر متشككة بشأن جدواها التجارية على نطاق واسع اليوم. إنها تفتقر إلى عقود من الموثوقية المثبتة الموجودة في أنظمة المياه والهواء القياسية.

أبعاد التقييم الأولية للاختيار

يجب أن تزن ثلاثة أبعاد مادية مهمة قبل اتخاذ القرار. غالبًا ما تتجاوز هذه العوامل الاعتبارات المالية البحتة.

بصمة المحطة الفرعية وكثافة الطاقة

نادراً ما تكون المساحة غير محدودة في المحطات الفرعية الحديثة. يجب على المهندسين تحليل نسبة MVAR إلى المتر المربع بعناية. تحدد هذه النسبة مقدار الطاقة التفاعلية التي يمكنك ضغطها في منطقة معينة.

من الطبيعي أن تعتمد الشبكات ذات السعة العالية على التبريد السائل. لماذا يحدث هذا؟ السبب يعود إلى الفيزياء الأساسية. يصبح توجيه ما يكفي من الهواء لتبريد أكوام IGBT المزدحمة أمرًا مستحيلًا فعليًا بالسعات العالية. ستكون مجاري الهواء المطلوبة أكبر من المبنى نفسه. يحمل السائل الحرارة بفعالية أكبر بحوالي 3000 مرة من الهواء من حيث الحجم. ولذلك، تسمح لك أنظمة المياه بتقليص أثر المعدات بشكل كبير.

المناخ المحيط وظروف الموقع

تؤثر البيئة المحلية بشكل كبير على كفاءة التبريد. يجب عليك مراعاة أنماط الطقس الإقليمية.

• درجات الحرارة القصوى: تنخفض كفاءة تبريد الهواء في المناطق ذات درجات الحرارة المحيطة المرتفعة. إذا كانت درجة حرارة الهواء الخارجي 45 درجة مئوية بالفعل، فلن يتمكن من امتصاص الكثير من الحرارة من الأجهزة الإلكترونية.

• جودة الهواء: تشكل الملوثات البيئية تهديدًا كبيرًا. الغبار والملوحة الساحلية والملوثات الصناعية تدمر الإلكترونيات. تتطلب أنظمة الهواء ترشيحًا ثقيلًا ومقيدًا. تعمل هذه المرشحات على زيادة انخفاض الضغط الثابت. إنهم يطالبون باستبدال متكرر. الأنظمة السائلة تحل هذا الأمر بالكامل. فهي تعزل الأجهزة الإلكترونية الحساسة داخل بيئة مغلقة وآمنة من الملوثات الخارجية.

القيود الصوتية

التلوث الضوضائي له أهمية كبيرة، وخاصة بالقرب من المناطق السكنية. تستخدم أنظمة الهواء مراوح صناعية عالية السرعة. تقوم هذه المراوح بدفع كميات هائلة من الهواء من خلال المبددات الحرارية الضيقة. أنها تولد ضوضاء كبيرة عالية التردد. يمكن أن تساعد العبوات الصوتية، ولكنها تضيف حجمًا وتكلفة.

على العكس من ذلك، تستخدم الأنظمة السائلة محطات الضخ ومراوح المبادل الحراري منخفضة السرعة. تعمل هذه في ملفات صوتية أقل بكثير. الضوضاء لا تزال تحت السيطرة. إنها توفر طريقًا أسهل بكثير للامتثال الصوتي في البيئات الحضرية الصارمة.

النفقات الرأسمالية والنفقات التشغيلية وحقائق الصيانة طويلة الأجل

يجب أن تنظر إلى ما هو أبعد من أمر الشراء الأولي. يتجلى التأثير المالي الحقيقي على مدى عمر تشغيلي يبلغ عشرين عامًا.

الاستثمار الأولي (CAPEX)

تختلف التكاليف الأولية بشكل كبير بين المعماريين. تتطلب الأنظمة السائلة التزامًا ماليًا أعلى مقدمًا. يجب عليك شراء مضخات متخصصة، وأنابيب من الفولاذ المقاوم للصدأ، وراتنجات التبادل الأيوني. أنت أيضًا بحاجة إلى أجهزة استشعار معقدة للكشف عن التسرب. كل هذه المكونات ترفع السعر الأولي.

توفر الأنظمة الجوية استثمارًا أوليًا أكثر ودية. أنها تستخدم حاويات أبسط من الصفائح المعدنية. تكلفة تصنيع مجموعات المعجبين الخاصة بهم أقل. فهي لا تتطلب سباكة باهظة الثمن أو ضوابط معقدة للسوائل.

تكاليف التشغيل (OPEX)

يكشف تقييم خسائر الطاقة الطفيلية عن صورة معقدة. تستهلك أنظمة التبريد الطاقة للتشغيل. نحن نسمي هذا الحمل الطفيلي.

يتطلب ضخ السائل قوة مساعدة مستمرة. تعمل المضخات باستمرار للحفاظ على التدفق. ومع ذلك، فإن أنظمة الهواء القسري ليست دائمًا أرخص في التشغيل. تسحب المراوح ذات الحجم الكبير تيارات كهربائية هائلة. عندما تتسخ مرشحات الهواء بالغبار، يرتفع الضغط الساكن. يجب أن تدور الجماهير بشكل أسرع للتعويض. وبالتالي، يمكن لنظام الهواء القذر أن يسحب بسهولة طاقة طفيلية مساوية أو أكبر من الحلقة السائلة النظيفة.

افتراضات الصيانة

تحدد حقائق الصيانة تكاليف العمالة المستمرة. تتطلب خدمة حلقة السوائل معرفة متخصصة. يجب على الفنيين إجراء عمليات استبدال الراتنج بشكل منتظم. يجب عليهم مراقبة توصيلية المياه بدقة. تعد عمليات فحص سائل التبريد وختم المضخة من المهام الإلزامية. إذا ارتفعت الموصلية الكهربائية، يصبح الماء موصلًا للكهرباء، مما يهدد المعدات.

تقدم أنظمة الهواء إجراءات صيانة أبسط. تركز فرق المنشأة في المقام الأول على الصيانة الميكانيكية. يقومون بتنفيذ عمليات استبدال المرشح الروتينية. يقومون بتزييت محامل المروحة المجدولة. يستطيع معظم موظفي الصيانة العامة التعامل مع هذه المهام دون تدريب متخصص على السوائل.

تكرار النظام ومعايير الامتثال للشبكة

لا يتسامح مشغلو الشبكات الحديثة مع أي أعذار لفشل المعدات. تعتمد الموثوقية كليًا على التكرار الذكي.

الموثوقية من خلال التكرار

إن الاعتماد على مسار تبريد واحد يمثل خطراً غير مقبول. إذا ماتت إحدى المضخات، فإن نظام التعويض بأكمله يتوقف عن العمل. نحن نمنع ذلك من خلال تصميمات التكرار N-1 وN-2.

1. N-1 Redundancy: يحتوي النظام على مكون احتياطي واحد. إذا تعطلت إحدى المضخات، تعمل المضخة الثانوية على الفور. يحافظ النظام على السعة المقدرة بنسبة 100%.

2. N-2 Redundancy: يتميز النظام بمكونين احتياطيين. وهذا يوفر طبقة أمان قصوى لعقد الشبكة المهمة.

نحن نطبق هذه المبادئ على كل من مضخات السوائل ومصفوفات المروحة. إنه يضمن الاستخلاص الحراري المستمر بالرغم من الأعطال الميكانيكية المعزولة.

محاذاة رمز الشبكة

يفرض مشغلو نظام النقل (TSOs) قواعد شبكية صارمة. إنها تتطلب ثباتًا حراريًا موثقًا لخدمات الطاقة التفاعلية الديناميكية. لا يمكنك ببساطة أن تعد بأن النظام سيبقى هادئًا. يجب عليك إثبات ذلك رياضيا. يفرض مشغلو نظام النقل اختبارات التشغيل الحراري أثناء التشغيل. تفشل الأنظمة التي تفتقر إلى التبريد القوي في هذه الاختبارات، مما يؤدي إلى تأخير الاتصال بالشبكة إلى أجل غير مسمى.

أوضاع الفشل

يجب عليك التخطيط لسيناريوهات الفشل الكارثي. الأنظمة المختلفة تفشل بشكل مختلف. تشكل أنظمة السوائل خطر تسرب سائل التبريد مباشرة داخل خزانة الإلكترونيات. يمكنك التخفيف من ذلك باستخدام أجهزة كشف الرطوبة شديدة الحساسية. تواجه أنظمة الهواء احتراق محرك المروحة أو انسداد مآخذ الهواء بشدة. يمكنك تخفيف ذلك باستخدام مفاتيح الضغط التفاضلي. تعمل هذه المفاتيح على تنبيه المشغلين قبل انخفاض تدفق الهواء إلى المستويات الحرجة.

وضع قائمة مختصرة لاستراتيجية التبريد الخاصة بك

يتطلب الانتقال من النظرية إلى الشراء أسلوب تقييم منظم. استخدم هذه الخطوات العملية لتضييق نطاق الخيارات المتاحة أمامك.

القاعدة الأساسية لعتبة السعة

يمكننا إنشاء نقاط توقف عامة لـ MVAR لتبسيط التخطيط المبكر. تشير هذه العتبات إلى المكان الذي يصبح فيه الانتقال من الهواء إلى السائل ضروريًا من الناحية الهيكلية. بشكل عام، تعمل التطبيقات التي تقل عن 50 MVAR بشكل ممتاز مع الهواء القسري. تظل البصمة المادية قابلة للإدارة. بمجرد تجاوز عتبة 100 MVAR، يصبح التبريد السائل ضروريًا اقتصاديًا وماديًا. إن أحجام الهواء المطلوبة التي تزيد عن 100 MVAR تصبح ببساطة غير عملية لإدارتها بكفاءة.

التقييم المالي لدورة الحياة

يجب عليك بناء نموذج مالي شامل لمدة 20 عاما. انظر إلى ما هو أبعد من عرض الأسعار الأولي للمعدات. قم بموازنة تكلفة عقارات المحطات الفرعية المحلية مقابل الجداول الزمنية لصيانة نظام التبريد. وفي المناطق الحضرية، تكون الأراضي باهظة الثمن. التكلفة الأولية المرتفعة لنظام السائل المدمج تدفع تكاليفها عن طريق توفير الأمتار المربعة الثمينة. وفي المناطق الريفية، تكون الأراضي رخيصة الثمن. قد يكون نظام الهواء الأكبر حجمًا منطقيًا من الناحية المالية على المدى الطويل.

الخطوات التالية لتقييم البائع

اجعل البائعين مسؤولين أثناء عملية تقديم العطاءات. اطلب منهم بيانات تجريبية محددة للغاية. لا تقبل الكتيبات التسويقية. اطلب بيانات عن معدلات تدهور موصلية سائل التبريد مع مرور الوقت. اطلب MTBF (متوسط ​​الوقت بين حالات الفشل) الدقيق لمصفوفات المعجبين الخاصة بهم. اطلب هذه البيانات بناءً على ملفات تعريف درجة الحرارة المحيطة الخاصة بموقعك. المروحة التي تم تصنيفها للعمل لمدة 100000 ساعة عند درجة حرارة 20 درجة مئوية قد تستمر لمدة 40000 ساعة فقط عند درجة حرارة 45 درجة مئوية.

الخلاصة

لا تتفوق أي من معماريتي التبريد عالميًا في جميع السيناريوهات. يمثل الاختيار الصحيح حلاً هندسيًا محسوبًا. يجب عليك تصميم الحل ليناسب واقع موقعك بالضبط.

مصفوفة القرار الخاصة بك واضحة ومباشرة. إعطاء الأولوية لأنظمة الهواء القسري من أجل البساطة التشغيلية وانخفاض الاستثمارات الأولية. أنها تعمل بشكل أفضل في المناخات المعتدلة مع مساحة واسعة. وعلى العكس من ذلك، يجب عليك تحديد الأنظمة السائلة لأقصى كثافة للطاقة. إنها تهيمن على البيئات المحيطة القاسية وعمليات نشر المرافق الضخمة.

لا تخمن عندما يكون استقرار الشبكة على المحك. نحن نحث المهندسين بشدة على بدء دراسة شاملة للحمل الحراري خاصة بالموقع. أكمل هذه الخطوة الحاسمة قبل الانتهاء من أي مواصفات شراء. تضمن البيانات الدقيقة النجاح التشغيلي على المدى الطويل.

الأسئلة الشائعة

س: ما هو العمر الافتراضي لحلقة التبريد المائي في STATCOM؟

ج: تستمر حلقة التبريد السائلة التي يتم صيانتها جيدًا لمدة تتراوح بين 15 إلى 20 عامًا. ويعتمد هذا العمر بشكل كبير على الالتزام الصارم ببروتوكولات الصيانة. يجب على فرق المنشأة مراقبة موصلية المياه بانتظام. يجب عليهم استبدال راتنجات إزالة الأيونات في الموعد المحدد. يؤدي إهمال هذه المهام إلى حدوث تآكل داخلي، مما يقلل بشكل كبير من العمر التشغيلي للنظام.

س: هل يمكن ترقية نظام تبريد الهواء للتعامل مع المزيد من السعة لاحقًا؟

ج: إن ترقية السعة لاحقًا أمر غير عملي إلى حد كبير. تعتمد أنظمة الهواء القسري على قيود مادية صارمة. تم تصميم المشتتات الحرارية الداخلية ومجاري الهواء الخارجية لحمل حراري محدد. لا يمكنك بسهولة دفع المزيد من الهواء من خلال القيود المادية الحالية دون خلق ضغط ثابت هائل وضوضاء صوتية.

س: كيف يؤثر الارتفاع وكثافة الهواء على الوحدات المبردة بالهواء؟

ج: الارتفاعات العالية تقلل كثافة الهواء بشكل كبير. يحمل الهواء الرقيق حرارة أقل بعيدًا عن الأجهزة الإلكترونية. تتطلب التركيبات التي يزيد ارتفاعها عن 1000 متر خفضًا حراريًا صارمًا. يجب على المهندسين زيادة حجم المراوح والمشتتات الحرارية للتعويض عن انخفاض قدرة التبريد للهواء الجبلي الرقيق.

س: ما هو نوع المبرد المستخدم في STATCOM المبرد بالماء؟

ج: تستخدم هذه الأنظمة الماء منزوع الأيونات فائق النقاء. تفتقر هذه المياه تحديدًا إلى الأيونات الحرة، مما يجعلها عازلًا كهربائيًا ممتازًا. في المناخات الباردة التي تواجه درجات حرارة متجمدة، يقوم المهندسون أحيانًا بخلط الماء منزوع الأيونات مع جلايكول صناعي متخصص. وهذا يمنع الأنابيب من الانفجار أثناء انقطاع التيار الكهربائي في فصل الشتاء.
