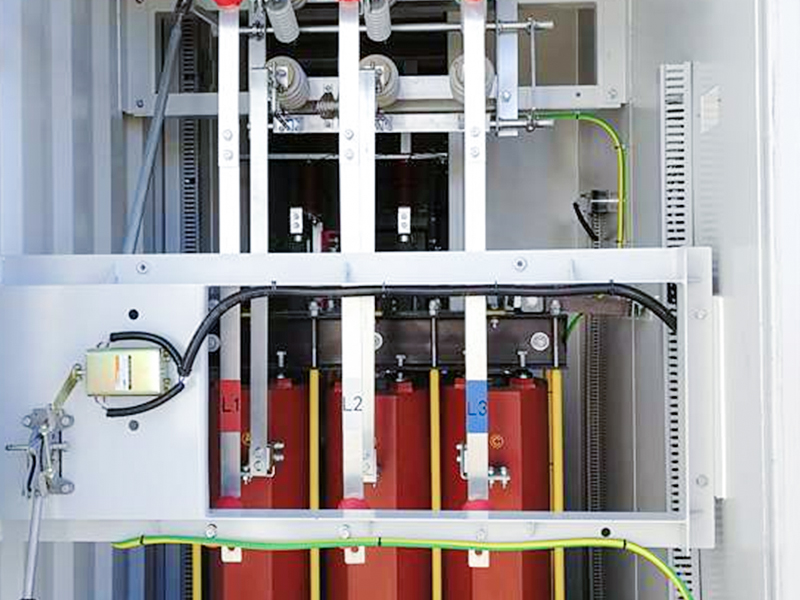

لم يعد تعويض الطاقة التفاعلية أحد متطلبات المرافق الموحدة. مع تشديد قوانين الشبكة وزيادة انتشار الطاقة المتجددة، يتطلب دعم الجهد الديناميكي هندسة محددة للغاية ومصممة خصيصًا للموقع. غالبًا ما يؤدي الاعتماد على حلول الطاقة التفاعلية القديمة، مثل بنوك المكثفات الأساسية ذات التبديل الميكانيكي، إلى عدم امتثال الشبكة، والصراعات المكانية الشديدة، وعدم الاستقرار التشغيلي. إن افتراض أن جميع المعوضات المتزامنة الثابتة تعمل بشكل متماثل هو خطأ هندسي يعرض مشاريع المحطات الفرعية بأكملها للخطر.
يتطلب تقييم حلول الطاقة التفاعلية الحديثة تجاوز تقييمات MVAR الأساسية. يجب على صانعي القرار تحليل طبولوجيا المحولات المحددة، وأنظمة الإدارة الحرارية، والمرفقات البيئية. ويضمن هذا التقييم الدقيق توافق التكنولوجيا بشكل مثالي مع متطلبات الشبكة الخاصة بالموقع، ومتطلبات تجاوز الأعطال، والظروف البيئية المحلية المتطرفة. سوف نستكشف مختلف أنواع ستاتكوم البنيات المتاحة اليوم. سوف تتعلم كيفية مطابقة طبولوجيا المحولات وطرق التبريد والمرفقات المادية مع متطلبات مشروعك الدقيقة، مما يضمن استقرار الشبكة على المدى الطويل.
تعتمد إدارة الطاقة التفاعلية التقليدية بشكل كبير على بنوك المكثفات ذات التبديل الميكانيكي (MSC) وبنوك المفاعلات. يتم تبديل هذه الأنظمة القديمة في خطوات منفصلة ومحددة مسبقًا. تتسبب هذه الاستجابة البطيئة والمرتكزة على الخطوات في كثير من الأحيان في حدوث تجاوزات شديدة في الجهد الكهربي أو انخفاضه أثناء رفض الحمل المفاجئ أو انخفاض التوليد. غالبًا ما يلاحظ المهندسون الميدانيون أن التآكل الميكانيكي للقواطع المادية أثناء أحداث التبديل المتكررة يؤدي إلى ارتفاع معدلات الفشل وانقطاع الصيانة لفترات طويلة. في تناقض صارخ، توفر إلكترونيات الطاقة الحديثة حقنًا أو امتصاصًا للطاقة التفاعلية بشكل مستمر ودورة فرعية. تعمل على تثبيت الشبكة على الفور دون الاعتماد على الأجزاء الميكانيكية المتحركة. تعمل هذه القدرة الديناميكية على تخفيف تقلبات الجهد السريع الناتجة عن توليد الطاقة المتجددة المتقطعة، مما يمنع التعثر المزعج لمعدات المحطة الحساسة.
تصبح الاختلافات التشغيلية بين معوض VAR الثابت (SVC) والحل الحديث القائم على المحول واضحة بشكل صارخ أثناء أخطاء الشبكة الشديدة. تستخدم SVC المفاعلات التي يتم التحكم فيها بواسطة الثايرستور (TCR) والمكثفات ذات تبديل الثايرستور (TSC). نظرًا لأنها تعتمد على مكونات سلبية، فإن خرج الطاقة التفاعلية لـ SVC يتناسب طرديًا مع مربع جهد الشبكة. عندما ينخفض جهد الشبكة أثناء حدوث خطأ، فإن قدرة SVC على توفير الدعم التفاعلي تنهار بشكل تربيعي فقط عندما تكون الشبكة في أمس الحاجة إليها.
تعمل المحولات المتقدمة كمصادر جهد حقيقية. إنهم يقومون بحقن الحد الأقصى لتيارهم التفاعلي المقدر حتى في الفولتية المنخفضة للغاية للنظام. تضمن خاصية تيار الجهد المسطح هذه أداءً قويًا للجهد المنخفض (LVRT)، مما يمنع تراجع الجهد المحلي من التتالي إلى انقطاعات إقليمية أوسع. تثبت اختبارات تشغيل الموقع باستمرار أن الأنظمة القائمة على المحول تحافظ على خرج تيار تفاعلي كامل يصل إلى 0.1 لكل وحدة جهد (pu)، بينما ينخفض خرج SVC إلى ما يقرب من الصفر.
| مقياس الأداء | SVC القديم | القيادة الإحصائية الحديثة |
|---|---|---|
| وقت الاستجابة | 2 إلى 3 دورات (30-50 مللي ثانية) | الدورة الفرعية (<10 مللي ثانية) |
| مخرجات الجهد المنخفض | يسقط بشكل تربيعي مع الجهد | يحافظ على التيار التفاعلي الكامل |
| الجيل التوافقي | عالي (يتطلب مرشحات سلبية كبيرة) | منخفض (خاصة في طبولوجيا MMC) |
| التخميد النشط | قدرة محدودة | فعالة للغاية لSSR/SSCI |
| البصمة | واسعة النطاق (المفاعلات الكبيرة والمرشحات) | مدمج (كثافة طاقة عالية) |
تقدم محطات طاقة الرياح والطاقة الشمسية تحديات استقرار معقدة، لا سيما فيما يتعلق بالرنين شبه المتزامن (SSR) وتفاعلات التحكم شبه المتزامنة (SSCI). تكافح SVCs القديمة لإخماد هذه التذبذبات عالية التردد ويمكن أن تؤدي في بعض الأحيان إلى تفاقمها بسبب شبكات التصفية السلبية الخاصة بها. توفر طبولوجيا المحولات الحديثة خصائص تخميد نشطة فائقة. ومن خلال خوارزميات التحكم المتقدمة، يقومون بحقن تيارات تذبذبية مضادة لتحييد SSR. يقوم مشغلو الشبكات الآن بتفويض قدرات التخميد النشطة هذه كمعيار صارم لدمج الموارد القائمة على العاكس واسعة النطاق (IBR) في الشبكات الضعيفة.
تعتبر عقارات المحطات الفرعية مقيدة للغاية، لا سيما في عمليات ترقيات الحقول حيث يكون توسيع الأراضي مستحيلًا ماديًا. تتطلب SVC آثارًا مادية ضخمة لإيواء صمامات الثايرستور الضخمة، ومفاعلات الهواء الأساسية الكبيرة، ومصارف المرشحات التوافقية السلبية واسعة النطاق. حلول المحولات المتقدمة تلغي الحاجة إلى مكونات سلبية كبيرة. تسمح هذه الكفاءة المكانية للمهندسين بنشر دعم تفاعلي عالي السعة ضمن خطوط الملكية الضيقة، وتجنب التأخير المعقد في حيازة الأراضي، وعقبات السماح البيئي، وتعديلات الهندسة المدنية واسعة النطاق.
في حين أن تقنية الترانزستور ثنائي القطب المعزول (IGBT) الأساسية تتفوق عالميًا على أجهزة FACTS (أنظمة نقل التيار المتردد المرنة) القائمة على الثايرستور، إلا أن هذه الأنظمة ليست سلعًا قابلة للتبديل. تختلف التكوينات الداخلية وتبديل الترددات وأجهزة التحكم بشكل كبير بين الشركات المصنعة. يجب عليك مطابقة البنية الداخلية المحددة لبيئة التشغيل لديك وملف تعريف التحميل ومتطلبات كود الشبكة الإقليمية لتحقيق أداء موثوق. سوف يفشل النظام المصمم لممر نقل مستقر إذا تم نشره لتخفيف الوميض الشديد في مصنع الصلب الصناعي.
استخدمت الأجيال الأولى من معوضات الطاقة التفاعلية طوبولوجيات محول مصدر الجهد (VSC) ذات المستويين أو الثلاثة مستويات. على الرغم من فعاليتها، إلا أن دوائر جسر الجهد التقليدية هذه تولد تشويهًا توافقيًا كبيرًا بسبب كتل التبديل عالية التردد الخاصة بها. للوفاء بمعايير جودة طاقة المرافق، تتطلب VSCs التقليدية مرشحات توافقية ثقيلة للتيار المتردد، والتي تستهلك المساحة وتسبب مخاطر الرنين.
لقد تحولت الصناعة بشكل حاسم نحو طبولوجيا المحول المعياري متعدد المستويات (MMC) للتطبيقات على مستوى الإرسال. تقوم معماريات MMC بتكديس العشرات أو المئات من الوحدات الفرعية المستقلة في السلسلة. من خلال تبديل هذه الوحدات الفرعية في تسلسل متتالي، يولد MMC شكل موجة جهد جيبي مثالي تقريبًا. وهذا يلغي الحاجة إلى مرشحات التيار المتردد الضخمة. علاوة على ذلك، تعمل طبولوجيا MMC بترددات تحويل فردية أقل، مما يقلل بشكل كبير من خسائر التبديل والضغط الحراري على IGBTs.
توفر الطبيعة المعيارية تكرارًا مدمجًا من خلال آليات هندسية محددة:
يحدد تكوين الاتصال لمراحل المحول قدرته على التعامل مع الأحمال غير المتوازنة. يعد النظام المتصل بالنجمة (أو wye) القياسي فعالاً للغاية لشبكات نقل المرافق المتوازنة. ومع ذلك، فإن البيئات الصناعية تمثل اختلالات حادة في الطور. تسحب شبكات الجر الثقيلة ورافعات التعدين وأفران القوس الكهربائي تيارات غير متماثلة، مما يتسبب في عدم توازن الجهد المحلي مما يؤدي إلى تدهور عمر المعدات ويتسبب في فرض عقوبات على المنفعة.
بالنسبة لهذه التطبيقات الصعبة، يحدد المهندسون أ دلتا متصلة STATCOM. يسمح تكوين دلتا لنظام التحكم بإدارة الطاقة التفاعلية بشكل مستقل عبر كل مرحلة. إنه يوفر حلقة مغلقة لتيارات التسلسل الصفري للتداول داخليًا. يؤدي هذا إلى احتجاز تيارات عدم التوازن الضارة داخل المحول، مما يمنعها من الانتشار في اتجاه المنبع إلى شبكة المرافق الأوسع وانتهاك حدود الامتثال لنقطة الاقتران المشتركة (PCC).
يعتمد التصنيف بشكل كبير على مستوى الجهد والتطبيق الأساسي. تعمل وحدة التوزيع STATCOM (DSTATCOM) عادةً بجهد متوسط أو منخفض، يتراوح من 480 فولت إلى 35 كيلو فولت. وتتمثل مهمتها الأساسية في التخفيف من مشكلات جودة الطاقة المحلية. تعمل DSTATCOM كمرشحات طاقة نشطة، وتحييد التشوه التوافقي، وتخفيف وميض الجهد السريع من الآلات الصناعية، وموازنة أحمال الطور غير المتساوية داخل منشأة معينة.
تتصل أنظمة فئة النقل بشبكات الجهد العالي، والتي غالبًا ما تتجاوز 110 كيلو فولت عبر محولات تصاعدية. تركز خوارزميات التحكم الخاصة بهم على استقرار الشبكة المجمعة. إنهم يديرون تنظيم الجهد الإقليمي، ويوفرون حقنًا هائلاً للتيار التفاعلي أثناء أعطال خطوط النقل، ويزيدون من قدرة نقل الطاقة في الحالة المستقرة لممرات الجهد العالي الحالية من خلال الحفاظ على ملف تعريف الجهد المسطح عبر مسافات طويلة.
![\"اللجنة](\"https://iqrorwxhqkmllk5p-static.micyjz.com/cloud/pjBplKoqlkSRmllprillip/news_main_image_233855055539236878132.jpg\")
تولد إلكترونيات الطاقة حرارة كبيرة أثناء عمليات التبديل المستمرة. إن إدارة درجة حرارة الوصلات لـ IGBTs تمنع الهروب الحراري وفشل المكونات. تحدد منهجية التبريد المختارة التخطيط المادي وجدول الصيانة والموثوقية الشاملة للتركيب.
ان تبريد الهواء STATCOM يستخدم مراوح عالية السرعة لإجبار الهواء المحيط عبر المبددات الحرارية المصنوعة من الألومنيوم المبثوق والمتصلة مباشرة بوحدات الطاقة. هذه الطريقة قياسية للتركيبات ذات الجهد المتوسط والمنخفضة السعة.
بالنسبة لتطبيقات النقل ذات السعة العالية، تتجاوز الأحمال الحرارية قدرات الهواء القسري. أ تبريد المياه STATCOM يقوم بتدوير الماء منزوع الأيونات، أو مزيج الماء والجليكول، من خلال ألواح باردة مثبتة مباشرة على وحدات IGBT.
| ميزة | أنظمة تبريد الهواء | أنظمة تبريد المياه |
|---|---|---|
| كثافة الطاقة | منخفضة إلى متوسطة | عالية للغاية |
| البصمة | كبير (يتطلب خلوص تدفق الهواء) | مدمج |
| تعقيد الصيانة | منخفض (استبدال المرشح والمروحة) | عالية (أسرة الراتنج، صيانة المضخة، فحص السوائل) |
| الضوضاء الصوتية | عالية (بسبب المراوح عالية السرعة) | منخفض إلى متوسط (ضجيج المضخة والمبادل الحراري) |
| خطر التسرب | صفر | حاضر (يتطلب مراقبة صارمة) |
تؤثر البيئة المادية المحيطة بالمحطة الفرعية بشكل كبير على استراتيجية الضميمة. تعتبر إلكترونيات الطاقة حساسة للغاية للرطوبة والغبار ودرجات الحرارة القصوى. يضمن اختيار الهيكل المناسب التشغيل المستمر ويحمي المكونات الداخلية من التدهور المتسارع.
ان ستاتكوم داخلي يتم نشرها داخل مبنى خرساني مخصص لهذا الغرض أو منزل إلكتروني جاهز في حاوية. يعمل هذا الأسلوب على عزل الأجهزة الإلكترونية الحساسة عن العناصر الخارجية القاسية.
عندما تسمح مساحة المحطة الفرعية وتكون الظروف البيئية معتدلة، أ STATCOM في الهواء الطلق يمكن نشرها. تستخدم هذه الأنظمة حاويات شديدة التحمل ومقاومة للطقس مثبتة مباشرة على منصات خرسانية.
تبدأ عملية الشراء بتحليل دقيق لرموز الشبكة المحلية، مثل IEEE 2800 أو ENTSO-E. تحديد معايير النجاح بناءً على زمن الاستجابة المطلوب. تتطلب رموز الشبكة الحديثة أوقات رد فعل للدورة الفرعية أثناء أحداث تجاوز الأخطاء (FRT). يجب أن يكتشف النظام تراجع الجهد ويحقن تيارًا تفاعليًا على الفور تقريبًا لدعم جهد الشبكة.
يجب عليك التحقق من العامل k المطلوب لحقن التيار التفاعلي. تتطلب المرافق المختلفة نسبًا محددة من حقن التيار التفاعلي بالنسبة إلى عمق انخفاض الجهد. قم بتقييم قدرة النظام على استعادة الطاقة النشطة مباشرة بعد إزالة العطل، مما يمنع انخفاض التردد الثانوي في تطبيقات الطاقة المتجددة. سيؤدي الاختبار الميداني أثناء التشغيل إلى التحقق من صحة هذه المعلمات الدقيقة مقابل النماذج الديناميكية للمرافق.
تعمل قرارات التخطيط الأولية على تأمين إمكانيات التوسع المستقبلية لديك. ومع زيادة التكامل المتجدد أو توسع المرافق الصناعية، فإن الطلب على الطاقة التفاعلية سينمو حتما. تقييم مدى سهولة تحجيم النظام المقترح. تسمح لك تصميمات MMC المعيارية بإضافة وحدات فرعية إضافية لاحقًا لزيادة معدل الجهد الكهربي أو سعة MVAR.
تأكد من أن الأساسات المدنية الأولية وخنادق الكابلات وقدرات نظام التبريد مصممة للتعامل مع الترقيات المستقبلية. إن الفشل في التخطيط لقابلية التوسع يجبر المرافق على تنفيذ عمليات تفكيك كاملة ومدمرة للموقع عندما تتطور متطلبات الشبكة. يجب على مهندسي الموقع رسم البصمة المادية لتوسيع القدرة بنسبة 20٪ إلى 30٪ خلال مرحلة التصميم المدني الأولية.
ترتبط موثوقية أصول الطاقة التفاعلية لديك ارتباطًا مباشرًا بجودة مكوناتها الداخلية. تعتمد إلكترونيات الطاقة بشكل كبير على IGBTs وIGCTs المتخصصة ومكثفات أفلام DC ذات الجهد العالي. تقييم الخاص بك مورد ستاتكوم لممارسات سلسلة التوريد القوية وإمكانية تتبع المكونات.
اطلب ضمانات صريحة لدعم دورة الحياة على المدى الطويل. تعد إدارة التقادم أحد عوامل الخطر الحاسمة لأصول المرافق المتوقع تشغيلها لمدة تتراوح بين 20 إلى 30 عامًا. يجب على المورد تقديم خريطة طريق واضحة لتحديد مصادر وحدات الطاقة ولوحات التحكم البديلة بعد عقود من تاريخ التشغيل الأولي. التحقق من أنهم يحصلون على مكونات أشباه الموصلات الخاصة بهم من مسابك من المستوى الأول تتمتع بسجلات صناعية مثبتة.
قدرات الأجهزة عديمة الفائدة بدون تكامل التحكم السلس. إن ربط وحدات التحكم في المحولات الخاصة مع الأداة المساعدة القديمة SCADA أو أنظمة إدارة الطاقة (EMS) أمر معقد للغاية وعرضة للتأخير. يجب أن يتواصل نظام التحكم بشكل لا تشوبه شائبة مع مراكز الإرسال عن بعد لتنفيذ تغييرات نقطة ضبط الجهد.
اطلب بروتوكولات اتصال موحدة ومفتوحة مثل IEC 61850، بما في ذلك رسائل GOOSE للحماية عالية السرعة، أو DNP3، أو IEC 60870-5-104. تأكد من أن المورد لديه خبرة مثبتة وموثقة في تعيين نقاط البيانات الداخلية الخاصة به إلى بنية التحكم المحددة لديك، مما يمنع اختناقات الاتصال أثناء حالات الطوارئ في الشبكة.
لا تقبل أبدًا تسليم الموقع لنظام طاقة تفاعلي ديناميكي دون إجراء اختبارات صارمة وموثقة. حدد بالضبط المعالم الفنية التي يجب على المورد تحقيقها خلال مرحلة اختبار قبول المصنع (FAT). اختبار الحالة الثابتة القياسي غير كافٍ لأصول الشبكة الديناميكية.
يجب عليك تفويض اختبار الأجهزة في الحلقة (HIL). تستخدم HIL أجهزة محاكاة رقمية في الوقت الفعلي، مثل RTDS أو OPAL-RT، لربط لوحات التحكم الفعلية الفعلية بنموذج محاكاة لشبكتك المحددة. يتيح ذلك للمهندسين إخضاع وحدات التحكم لأخطاء الشبكة المحاكاة الشديدة وانحرافات التردد وأحداث SSR. إن التحقق من صحة عناصر التحكم في التخميد وسلوك تجاوز الأخطاء في بيئة معملية خاضعة للرقابة يمنع حدوث أعطال فادحة في البرامج أثناء تشغيل الشبكة الحية.
إن معوضات الطاقة التفاعلية الديناميكية عبارة عن أصول مصممة بشكل عالي ومخصصة للموقع. إن التعامل معها كسلع قابلة للتبديل يؤدي حتماً إلى تجاوزات المشروع، أو متطلبات الصيانة المفرطة، أو الصراعات المكانية، أو الفشل التام في تلبية معايير الامتثال الصارمة للشبكة. يتطلب النجاح مطابقة الهيكل الداخلي وآلية التبريد والإطار المادي مع الواقع التشغيلي الدقيق لديك.
ج: تعمل STATCOM عند مستويات جهد نقل عالية لتوفير استقرار الشبكة الكبيرة، وتنظيم الجهد الإقليمي، ودعم قوي لتجاوز الأعطال. تعمل DSTATCOM بجهد متوسط أو منخفض. وهو يركز على حل مشكلات جودة الطاقة المحلية، مثل تخفيف وميض الجهد السريع، وموازنة أحمال الطور غير المتساوية، وتصفية التوافقيات بشكل فعال.
ج: حدد تكوينًا متصلاً بالدلتا عند التعامل مع الأحمال الصناعية غير المتوازنة بشدة، مثل أفران القوس الكهربائي أو شبكات الجر الثقيلة. تسمح حلقة دلتا بالتحكم المستقل في الطور وتحبس تيارات التسلسل الصفري داخليًا، مما يمنعها من الانتشار إلى شبكة المرافق الأوسع وانتهاك معايير جودة الطاقة.
ج: تتطلب الإعدادات الداخلية أساسات هيكلية للمباني المخصصة لهذا الغرض أو المنازل الإلكترونية، إلى جانب تركيبات التدفئة والتهوية وتكييف الهواء (HVAC) للخدمة الشاقة وأنظمة إخماد الحرائق. تتطلب الإعدادات الخارجية منصات خرسانية قوية مصممة لدعم العبوات الثقيلة المقاومة للعوامل الجوية والمصنفة حسب IP/NEMA. يجب أن تأخذ الأعمال المدنية الخارجية أيضًا في الاعتبار المسافات الأوسع للوفاء بالتخليص الكهربائي الصارم ومعايير التدهور البيئي.
ج: تعتمد بنوك المكثفات التقليدية وSVC على جهد الشبكة؛ ينخفض خرج الطاقة التفاعلية بشكل تربيعي مع انخفاض جهد النظام. يعمل النظام القائم على المحول كمصدر جهد مستقل. فهو يقوم بحقن الحد الأقصى من التيار التفاعلي المقدر في الشبكة حتى عندما تكون جهود النظام منخفضة بشدة، مما يوفر استردادًا فائقًا للأخطاء.
ج: تركز الصيانة بشكل كبير على حلقة التبريد السائلة. يجب على الفنيين مراقبة نقاء سائل التبريد بانتظام لمنع طفرات التوصيل التي تسبب الانحناء الكهربائي. تشمل المهام الروتينية فحص المضخات الزائدة عن الحاجة، واستبدال طبقات الراتنج منزوعة الأيونات، والتحقق من وجود تسربات صغيرة في السباكة، والتحقق من سلامة المبادلات الحرارية الخارجية.
ج: قم بتقييم الموردين بناءً على قدرتهم المثبتة على تلبية قوانين الشبكة المحلية المحددة وشفافية سلسلة التوريد الخاصة بهم فيما يتعلق بمصادر IGBTs. اطلب دليلاً على التكامل الناجح لنظام التحكم مع منصات SCADA القديمة. التحقق من قدرتهم على إجراء اختبارات صارمة للأجهزة داخل الحلقة (HIL) أثناء اختبار قبول المصنع لمحاكاة أخطاء الشبكة.
