Sinopak

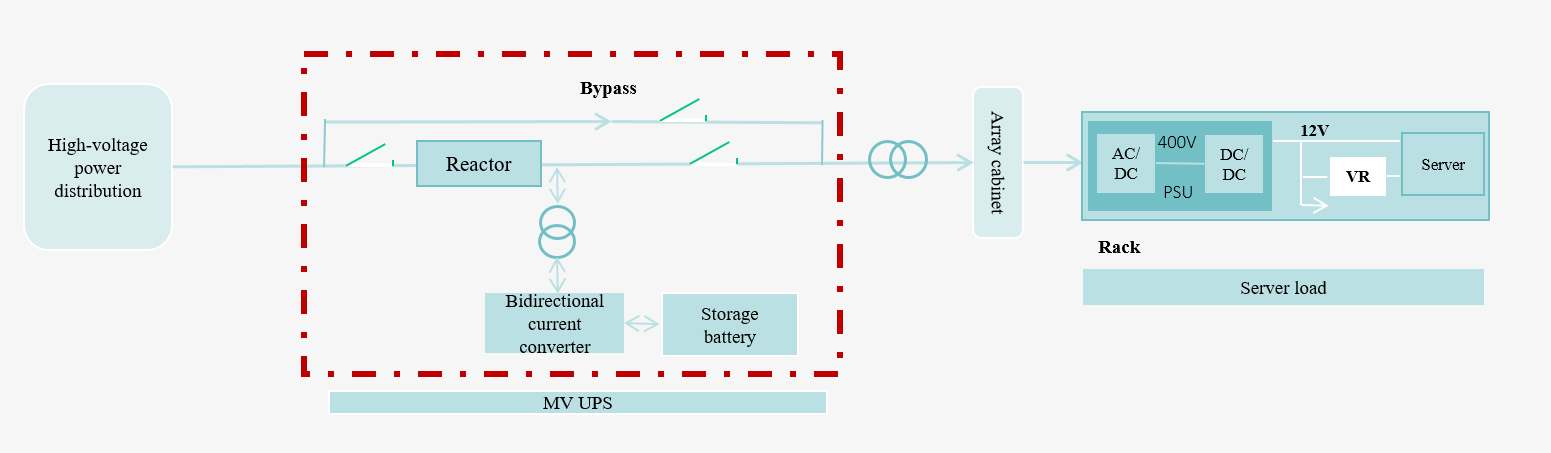

I. رسم تخطيطي لحل MV UPS

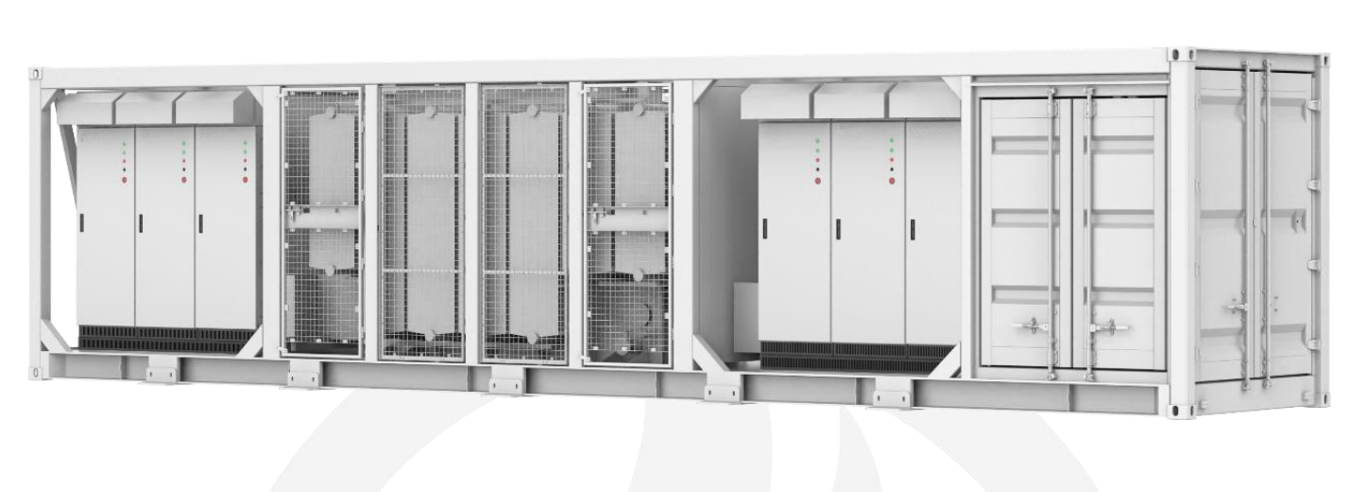

يتم تحقيق البنية الشاملة لنظام MV UPS باستخدام محول ثابت معزول بالمقاومة.
كما هو موضح في الشكل أعلاه، تتكون دائرة الطاقة للجهاز بأكمله من قاطع دائرة عالي الجهد، وقواطع دائرة عالية الجهد متصلة بالشبكة، وقاطع دائرة عالي الجهد من جانب الحمل، ومفاعل جانبي عالي الجهد، ومحول تصاعدي، ومحول تيار ثنائي الاتجاه، وحزمة بطارية تخزين.
ملاحظات:
1. في نظام MV UPS، يتم تكوين محولات تصعيد مختلفة لتتناسب مع توزيع الطاقة عند الفولتية العالية المختلفة؛
2. محول تيار ثنائي الاتجاه، AC690V، وDC1,000-1,500V؛
ثانيا. مقدمة إلى أوضاع تشغيل UPS MV وعملية التبديل

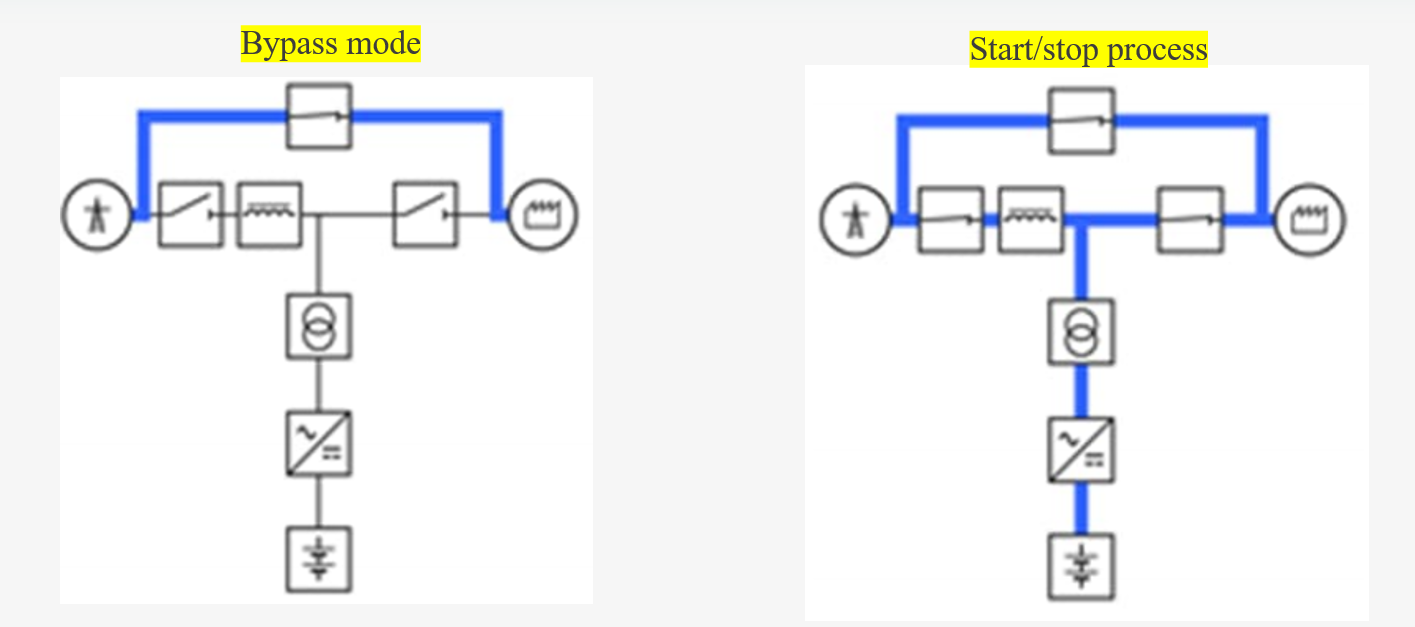

1. عملية التجاوز: عند حدوث خطأ خطير في نظام MV UPS، سيتحول النظام إلى وضع التجاوز من أجل ضمان موثوقية مصدر طاقة الحمل. في هذا الوضع، يقوم النظام بإغلاق قاطع الدائرة الالتفافية بشكل فعال، ويفصل قواطع الدائرة المتصلة بالشبكة وقواطع الحمل، بحيث توفر الشبكة الطاقة للحمل وحده؛ (وهذا أمر مستبعد للغاية بسبب التصميم المعماري الزائد عن الحاجة.)
2. عملية التشغيل/الإيقاف: قبل أن يدخل نظام UPS إلى حالة التشغيل المستقر من حالة إيقاف التشغيل، تتم مزامنة PCS وجانب الشبكة، ومن ثم يتم إغلاق قواطع الدائرة المتصلة بالشبكة والحمل للتدخل في الحمل. بعد استقرار النظام، سيتم فصل قاطع الدائرة الالتفافية، وسيدخل النظام في وضع التشغيل المستقر.
3. وضع التنظيم المستقر: يتم فتح قاطع الدائرة الالتفافية، ويتم إغلاق قواطع الدائرة المتصلة بالشبكة والحمل. عندما يحدث واحد أو أكثر من أحداث جودة الطاقة مثل انخفاض الجهد أو الارتفاع أو الانخفاض المفاجئ أو الموجة التوافقية أو الوميض أو التقلب في شبكة الطاقة، فإن أجهزة الكمبيوتر سوف تستجيب بمرونة لضمان أن الجهد عند نهاية الحمل يلبي طلب الحمل، وضمان إمدادات طاقة آمنة وموثوقة للحمل.
4. الوضع خارج الشبكة: عندما يحدث خطأ خطير في شبكة الطاقة يتجاوز قدرة التنظيم للنظام أو قد يتسبب في أضرار جسيمة للحمل والعاكس، فإن النظام سوف يتحول إلى التشغيل خارج الشبكة. عند هذه النقطة، يتم فصل مفتاح تجاوز النظام، ويتم فصل قاطع الدائرة المتصل بالشبكة لكل وحدة UPS، ويتم إغلاق قاطع دائرة الحمل، وتقوم وحدة PCS بتزويد الحمل وحده بالطاقة.
مقدمة إلى وضع التشغيل الالتفافي
يسمح وضع التشغيل الالتفافي بتزويد الحمل بالطاقة مباشرة عن طريق شبكة الطاقة من خلال قاطع الدائرة الالتفافية في عازل المعاوقة الثابتة؛ فقط عند حدوث خطأ خطير في نظام MV UPS، سيتحول النظام إلى التشغيل الالتفافي لضمان موثوقية مصدر طاقة الحمل.
يمكن أن يؤدي التبديل بين أوضاع التشغيل إلى إيقاف تشغيل الحمل بمعدل 0 مللي ثانية.
Øالتبديل من عملية الحالة المستقرة إلى عملية التجاوز: قم أولاً بضبط التزامن بين نهاية تحميل النظام وشبكة الطاقة، ثم قم بإغلاق قاطع الدائرة الالتفافية للنظام. عندما ينخفض جهد خرج PCS إلى حوالي 0 بسرعة (إيقاف التشغيل)، يتم فصل قواطع الدائرة المتصلة بالشبكة والحمل بشكل تسلسلي.
Øالتبديل من عملية الالتفافية إلى عملية الحالة المستقرة: قم أولاً بضبط التزامن بين مخرج النظام وشبكة الطاقة، ثم قم بإغلاق قواطع الدائرة المتصلة بالشبكة وتحميل قواطع الدائرة بشكل متزامن. بعد تحقيق التشغيل المستقر، سيتم فصل قاطع الدائرة الالتفافية، وسيدخل النظام في وضع التشغيل الثابت.

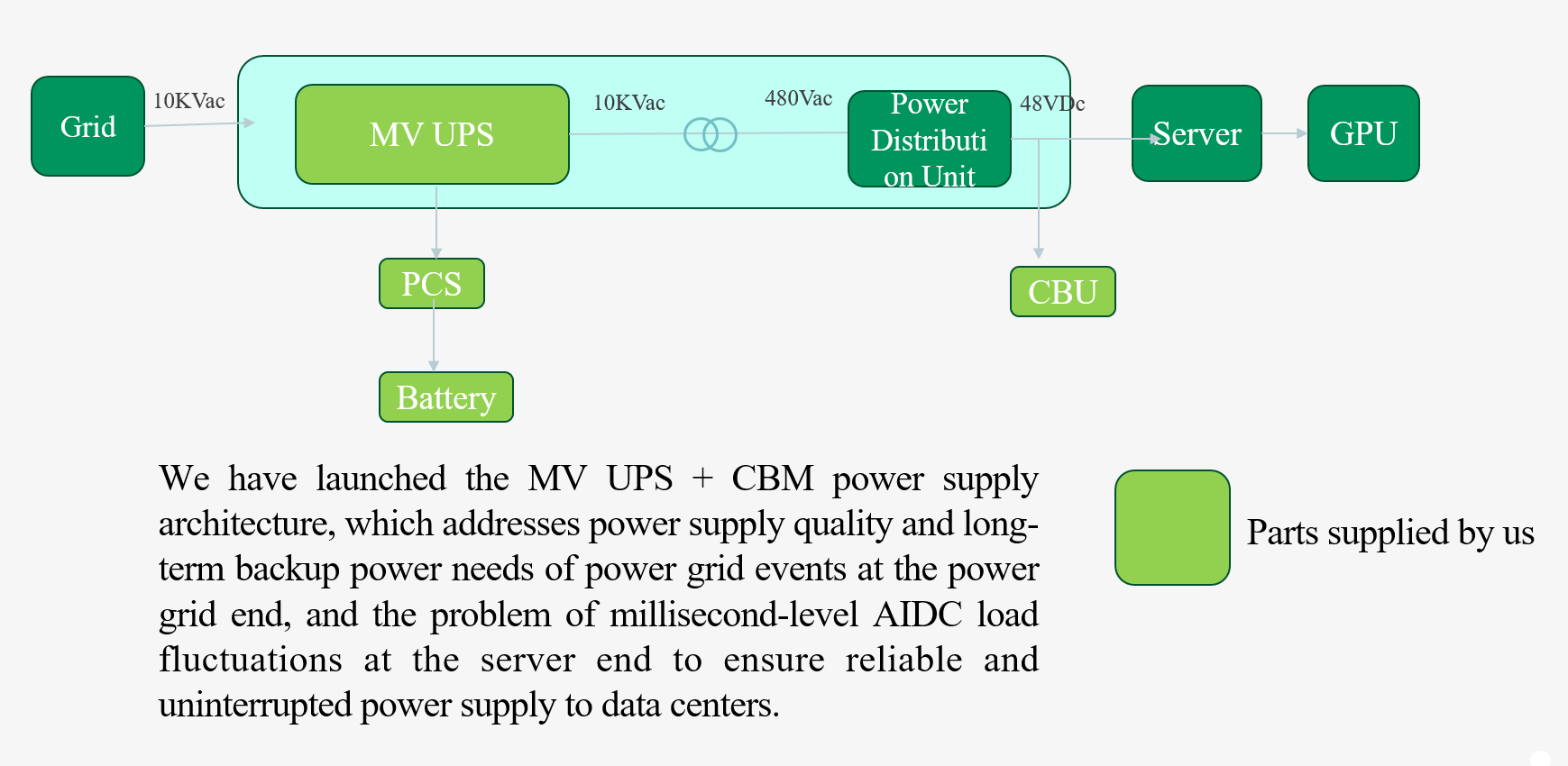

معالجة تحديات AIDC من خلال MV UPS + بنية الطاقة CBM التي تؤيدها شركة سينوباك
